Универсальный измерительный комплекс с набором сменных панелей «Устройства генерирования и формирования сигналов»
Описание товара
В комплект входит универсальный измерительный комплекс (настольный моноблок «Практик») и набор сменных панелей для изучения лабораторных работ устройства генерирования и формирования сигналов в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.
Настольный комплекс выполнен согласно ТУ 32.99.53–001–09519063–2019 и имеет соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
Комплект поставляется в настольном исполнении: измерительный комплекс располагается на лабораторном столе заказчика.
Конструкция тематического настольного моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов.
Отличительной особенностью лабораторной установки является использование современной элементной базы, технологии поверхностного монтажа и интеграции на одной двухсторонней плате электрической схемы и передней поверхности экспериментальной панели, что позволило снизить длину проводных соединений и, как следствие, значительно уменьшить уровень паразитных наводок и помех.
Лабораторная установка формирует одно рабочее место и обеспечивает проведение серии экспериментов учебного лабораторного практикума дисциплин «Теория электрической связи», «Основы радиоэлектроники», «Прикладная электроника» и смежных дисциплин.
Лабораторная установка реализует концепцию открытой измерительной системы и позволяет дистанционно, с внешнего компьютера, управлять параметрами программируемого генератора и программируемого источника питания.
Преимущества
- Настольный
- Маленькие размеры
- Переносной
- Возможность докупить сменные панели для расширения выполняемых лабораторных работ
Лабораторные работы
Лабораторная работа «Исследование автогенераторов» на базе сменной панели «Автогенераторы»
- Исследование транзисторного автогенератора с емкостной ОС
- Исследование транзисторного автогенератора с индуктивной ОС
- Исследование транзисторного автогенератора с кварцем в цепи коллектор-база
- Исследование транзисторного автогенератора с кварцем в цепи ОС
Лабораторная работа «Исследование нагрузочных характеристик генератора с внешним возбуждением на биполярном транзисторе» на базе сменной панели «Генератор с внешним возбуждением»
- Исследование настроечных характеристик выходного каскада

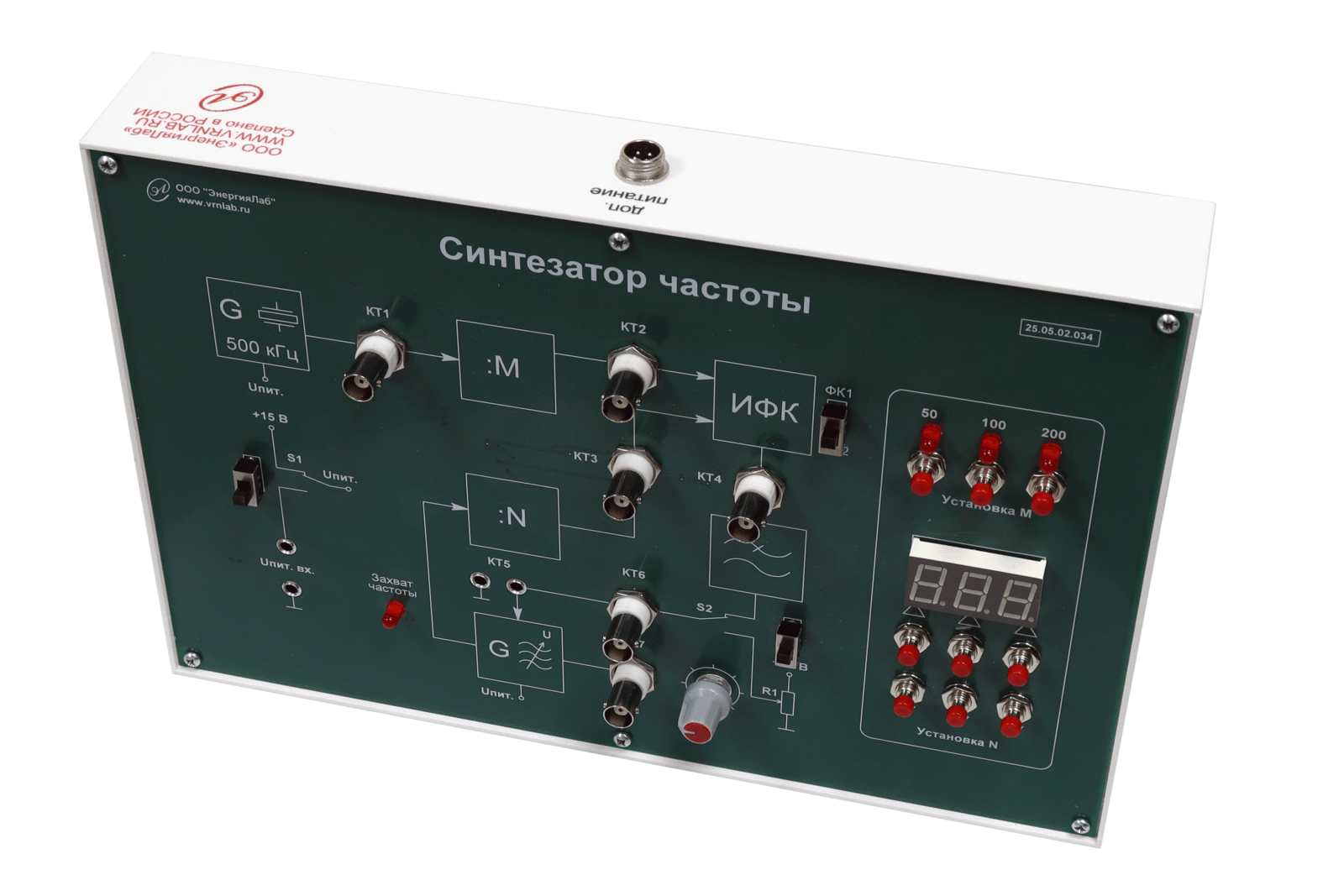

Лабораторная работа «Исследование синтезатора частоты» на безе сменной панели «Исследование синтезатора частоты»
- Исследование делителя частоты с фиксированным коэффициентом деления
- Исследование делителя частоты с переменным коэффициентом деления
- Исследование регулировочной характеристики генератора управляемого напряжением
- Исследование принципа работы косвенного когерентного синтезатора частоты
- Исследование нестабильности частоты генератора управляемого напряжением в диапазоне питающих напряжений
- Исследование нестабильности частоты синтезатора частоты в диапазоне питающих напряжений.
Комплект поставки
- Универсальный тематический настольный моноблок «Практик»
- Комплект соединительных проводов и сетевых шнуров
- Паспорт
- Мультимедийная методика
- Программный комплекс ELAB
- Техническое описание оборудование
- Сменный модуль "Генератор с внешним возбуждением" 25.05.02.036
- Сменный модуль "Синтезатор частоты" 25.05.02.034
- Сменный модуль "Автогенераторы" 25.05.02.037
Технические характеристики
| Исполнение | Настольное |
|---|---|
| Версия | Компьютерная |
| Лабораторных | 11 |
Потребляемая мощность, В·А 350
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 220, частота, Гц 50
Класс защиты от поражения электрическим током I
